預制建筑生產線 pc構件設備價格 預制疊合板生產線

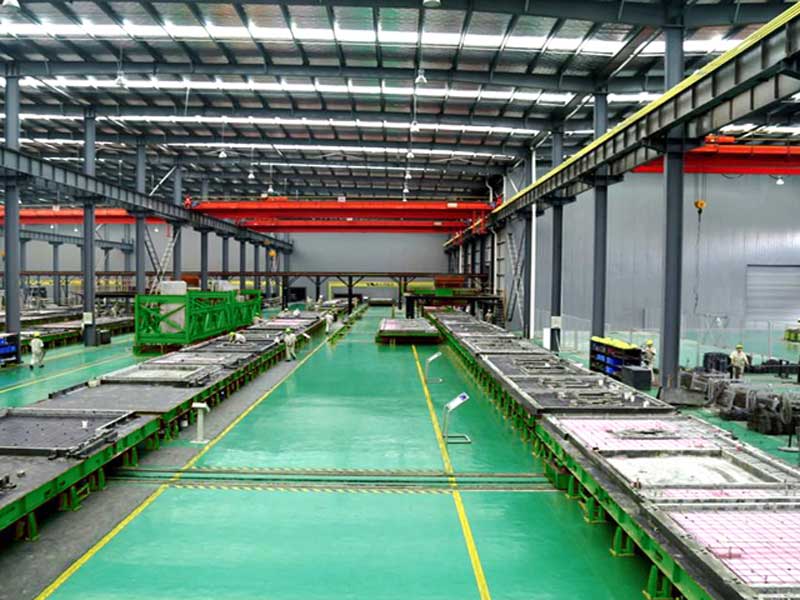

pc構件自動化生產線設備包括：9米×3.5米模臺，地面行走輪，模臺驅動輪，感應防撞裝置，混凝土輸送機，混凝土布料機，振動臺，養護倉，模臺存取機，預養護系統，立起機，構件運輸車，邊模輸送機，升降式擺渡車，打磨修光機，表面拉毛機，振動趕平機，清掃機，噴油機、數控劃線機、混凝土輸送軌道等。
山東天意機械從事裝配式PC生產線多年，具有豐富的經驗和大量的生產安裝案例以及合理的布置方案，簡單來說，預制混凝土構件機械，pc生產的組成由以下設備：
一、中央控制系統
是PC生產線的核心、集PMS、ERP系統、監控系統于一體，是實現自動化、智能化的核心。ERP系統可實現構件的訂單
生產、發運、安裝、等全生命周期管理。
二、布料系統：
混凝土輸送料斗：（用來輸送混凝土的單元，功率3KW，行走速度40m/min）、
混凝土布料機 : （橫向和縱向的布料方式，，液壓閘門控制，料斗容積在1.5--3m3）
振動臺 ： （采用附著式振源，變頻可調，采用垂直和水平橫向共振，功率24KW）
三、模臺預處理系統：
清理機： （是用于清理模臺表面殘留及浮塵，規格:4900*1800*1560mm）
噴涂機 ： （噴涂脫模劑、霧化系統噴涂，噴涂寬度4000mm，）
數控劃線機 ：（ 用于模臺表面劃線、控制系統劃線精度高，）

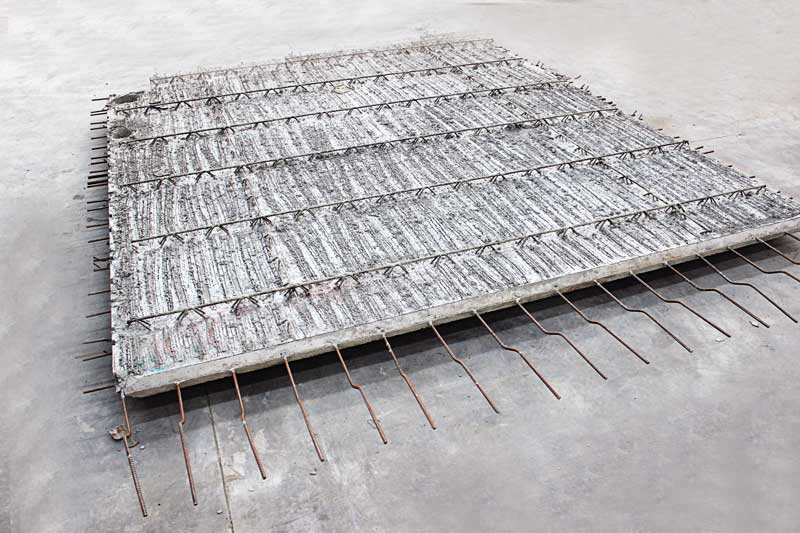

拉毛機： （是用于疊合樓板表面拉毛的處理）
抹光機： （構件表面打磨修光。功率 :3.5KW）
口振動趕平機：（可升降，二級減振、有效解決振動桿與振動架之間的振動問題，）
四、養護系統：
養護窯 ：（獨立兩座密閉養護倉，蒸汽加熱帶有地理控溫系統，加快構件養成，4列7層）
碼垛車 ：（用于構件運輸碼垛，功率80KW）
五、模臺循環系統：
模臺橫移車： （模臺在線上的橫向運轉，功率3KW）
支撐滾輪： （承重輸送輪、獨立固定地面，承載3T）
感應防撞裝置：（模臺支撐和輸送、防止模臺碰撞，感應范圍20M）
驅動輪 ： （輸送系統單元,采用耐高耐摩擦特種檬膠，功率1.5KW）
翻轉機 ： （用于內外墻板以及需要垂直吊裝的構件的翻轉，翻轉能力30t，角度85°）
裝配式PC構件生產線的基本流程：模臺清理工序→噴脫模劑工序→劃線工序→安裝邊模布筋安裝預埋工序→混凝土澆注振搗工→安裝保溫板鋼筋網（三文治外墻）→混凝土第二次澆注振搗工（三文治外墻）→趕平工序→預養護工序→抹平工序→養護工序→模具拆除工序→構件立起、起吊工序→構件廠內運輸工序。
